一、符合標準：

GB/T 13667.3-2013 鋼制書架 第3部分:手動密集書架。

二、項目采購產品技術要求

（一）產品各部件技術要求：

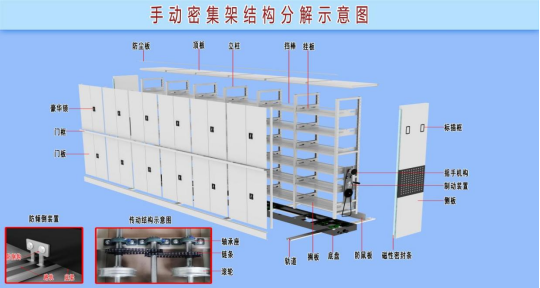

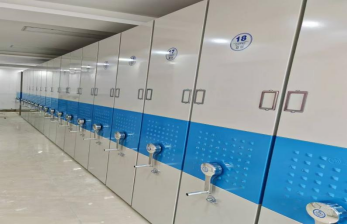

密集書架主體主要由底盤、傳動機構和架體（包括立柱、掛板、擱板、頂板、門板及側護板等）等部分組成。架頂設有防塵裝置，具有良好的防塵功能；列與列之間裝有抗老化橡塑磁性密封條，形成兩列間的全封閉，門面列和中間移動列分別裝有鎖具和制動裝置，每組密集架閉合后可用總鎖鎖住，形成一個封閉的整體，各列移開后可單獨制動，確保人員安全，底部設有防鼠、防傾倒裝置，因而整個架體具有良好的防塵、防鼠、防潮、防火、防盜和保密功能。

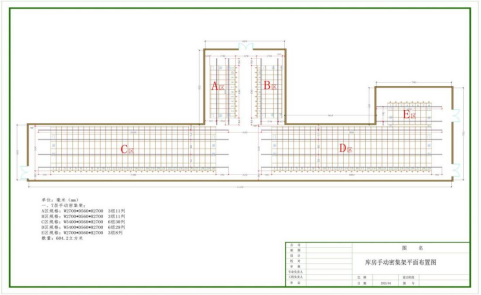

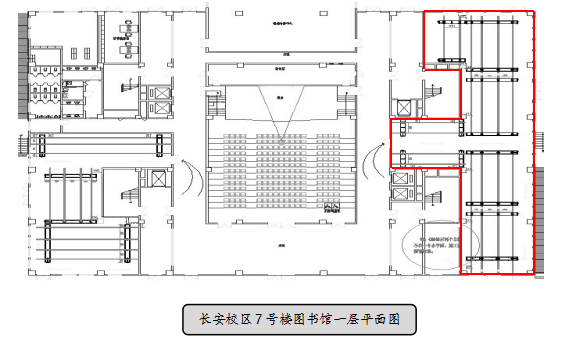

1.軌道：因密集書庫已于先期建設中鋪設好密集書架軌道，故本次密集書架項目是利用已預埋鋪設的原軌道進行生產安裝，不涉及拆除原有軌道并購置安裝新軌道部分。以下提供的原有軌道尺寸參數僅做為新購置密集書架生產安裝的參考。

軌道整體為不銹鋼材質，軌寬120mm，軌高23mm，墊板厚度2.3mm，軌芯20*20mm方鋼，六組一列軌距1140-1780-1550mm，三組一列軌距（1）1250mm、三組一列軌距（2-3）1780mm。實際尺寸以現場測量為準。

2.底盤：采用3.0mm優質冷軋鋼板一體成型工藝，底梁由上段、中段和下段三個部分組成，中段向外凸出形成M型加強筋結構。底盤采用M型加強底梁，具有防鼠功能。

3.▲傳動機構：主要由精鑄滾輪、傳動軸、連接管、調心軸承、精密滾子摩托車鏈條，機械式自脫超越離合搖手體、精制鏈輪等零（部）件組成。

（2）傳動軸：采用Φ20mm，45#實心圓鋼，加工精度為3.2，經熱處理調質。

（3）鏈輪：采用鏈輪為45#鋼，經鍛壓精密加工成型，回火去除應力，加工車、滾齒、去毛齒、齒部經高頻淬火。

（4）軸承：采用P204E級調心軸承，永久密封及潤滑。

（5）鏈條：采用摩托車滾子鏈條。

4.▲立柱：采用1.5mm優質冷軋鋼板。立柱正面壓制梯形槽，槽內壓制一次成型中式云紋筋，背面采用R3mm圓弧角過渡，一次擠壓成D形封閉口，立柱兩側均勻沖裁掛鉤孔，使擱板層數和間距可按需調整，掛鉤孔向內拉伸成腰形凹槽，側面處壓制兩條加強圓筋。加強型立柱構造新穎、立體感強、外形優美，承重能力強，剛性足。

5.▲擱板：采用1.0mm優質冷軋鋼板,防慣性滑落設計，九折彎一體成型工藝，兩側形成15mm寬內封閉式矩形口。擱板正面壓制2組圓筋，每組壓筋數3條，兩側各壓制2根加強筋。擱板內側厚度23mm，外側面厚度27mm。防慣性封口擱板外觀新穎、剛性足，承重能力強，可有效防止架體運行過程中由于慣性而導致圖書外移而掉落，保護圖書的安全。

為便于密集書架收納圖書時的操作使用，每個擱板配有活動式書立1個。書立要求采用1.2mm優質冷軋鋼板，沖壓成型，尺寸140mm*210mm，底部裝有泡沫式全防滑墊。

6.掛板及頂板:

（1）▲掛板采用1.0mm優質冷軋鋼板，數控一體沖壓成型，中間有兩個臺階加強孔，孔上下位置共設四根圓筋，掛板上下端直角折彎，并沖有四個凸槽，使擱板嵌置于彎邊凸肩上，組裝后平整、牢固。承重性好，外觀新穎，可防止擱板前后竄動，通用性互換性好。

（2）頂板采用1.0mm冷軋鋼板，數控一體成型工藝。

7.門框及門板：采用1.0mm冷軋鋼板，采用數控折彎一體成型工藝，四面翻邊結構，背面兩邊帶封邊，可有效地將門軸和鎖栓隱藏，鎖孔用鎖蓋封住，門面平整，背面整體感強。

8.門面鎖具：采用雙環三級管理鎖，雙環鎖盤，帶限位卡簧裝配；閃電型鍍鉻扣手，可順時針、逆時針旋轉45°，開關方便、定位準確；鋅合金壓鑄鎖，鍍鎳黃銅鑰匙，具有三級管理功能。

9.側板：采用1.0mm優質冷軋鋼板。側板采用五面四翻邊三段式結構，中段(部)正面壓塔包。側板款式新穎、結構獨特、造型美觀，強度高，正面按壓不變形。正面印制采購方?；誏OGO，安裝可插式標簽不銹鋼欄框。

10.掛鉤擋棒：采用1.0mm優質冷軋鋼板一體成型而成，四折彎，擋棒三面各壓筋，掛鉤擋棒采用凹槽式掛鉤與掛板上孔位機械配合，緊密相連不易松動脫落，也不易導致掛板產生不可逆轉的變形，安裝便捷，掛
鉤擋棒外形美觀，強度高。

11.▲磁性密封條：雙磁性雙邊型固定一體式高強度橡膠密封條，外形尺寸寬40mm，厚度20mm，雙磁性密封條中段采用四連體減震蜂窩結構，提升了密封條減震性能，前段自帶雙磁性矩形條，吸附能力更強，密集架合攏后，封閉性好。每列接觸面均有緩沖及密封條，使架體具有良好的防震、防塵、防鼠、防光、防潮、防火功能。

12.防塵板：采用1.0mm冷軋鋼板具有良好的防塵、防鼠、防光、防潮、防火功能。

13.防傾倒裝置：采用4.0mm冷軋鋼板沖壓成型，該裝置確保密集架在密集架運動過程中或靜止?fàn)顟B(tài)下都能起到良好的防密集架傾倒的作用，從而確保人員、設備及財產安全。

14.總承傳動系統和搖手機構：

（1）總承傳動系統：雙向超越離合器結構原理，手柄自由掛擋脫落裝置，采用多次變速設計。鏈輪為機械精加工而成，經鍛壓加工成型，回火除應力，鏈條采用摩托車鏈條，節距12.7，滾珠軸承采用省力型。每列帶有制動裝置，邊列帶有總鎖結構。

（2）搖手機構：搖手采用鋼、鋅合金或其它材料，手柄可折疊。搖動任何一列，其它列的手柄保持靜止不動，自動掛擋設計，可單列或多列一起移動。

15.緊固件：45#、Q235－A標準化零件。

（三）表面工序技術要求：

密集架采用優質冷軋鋼板精工制造，工件經除油、去銹、脫脂、表調、磷化、水洗等十三道工序前處理，采用國際最新流行的優質環保型高附著力的金屬表面納米抗菌塑粉靜電自動噴粉，表面涂層高溫固化而成，提高其防銹蝕和抗菌性能（大腸桿菌抗菌率≥99%，金黃色葡萄球菌抗菌率≥94%）。表面處理達到如下標準：光澤度為45-60%，沖擊強度>60kg/cm2，涂膜厚度為60-70um，附著力達到Ⅱ級標準。各標準件、緊固件均進行防銹(鍍鋅)處理，表面光滑、平整，無尖角。

三、項目產品加工制造及安裝性能要求

（一）產品加工制造要求：

1.密集書架架體外觀設計美觀大方，部件結構平整流暢，操作輕便，運行平穩。

2.密集書架整體采用八防設計要求：防火、防潮、防鼠、防光、防塵、防盜、防倒、防高溫。

3.密集書架各零件、組合件表面處理光滑平整，不有尖角、凸起，不有影響外觀和使用性能，組合件安裝牢固，整個架體不晃動。

4.沖壓、折彎表面不有裂痕，確保各零部件為良品。

5.密集書架零部件焊接部件無虛焊，因焊接產生的變形矯正，焊痕打磨處理，焊痕表面均勻、平整。

6.密集書架顏色按用戶要求，表面涂層平整光滑，色澤均勻一致，噴涂無死角；漆面均勻光滑、無劃痕，外觀不有流掛、漬痕、起粒、氣泡、露底、剝落、傷痕等缺陷。

7.密集書架所有列閉合后，列與列整齊劃一，平面度允許偏差正負3mm。

8.密集書架列與列之間縫隙均勻，安裝密封條后不有空隙。

（二）產品安裝要求：

在全負載的情況下，各列密集架運行自如，無阻滯現象，各構件和架體不產生明顯變形，架體不產生傾斜現象。

（三）產品載重性能要求：

1.單面擱板上均布載重≥40Kg，雙面均布負載≥80Kg，最大撓度≤3mm，24h卸載后，不出現裂紋及永久變形。

2.標準節（擱板）在全負載（每塊單面擱板均布載重≥40Kg）的情況下，架體、立柱不有明顯變形，架體不產生傾倒現象。

3.在全負載的情況下（每塊單面擱板上均布載重≥40kg），各列密集架在手動操作下，都運行自如，不有阻滯現象。

4.每標準節在全負載的情況下，承受沿X、Y軸兩個方向額定載荷≥1/15的水平拉力作用，標準節不得翻倒。

5.在最高擱板中心離外沿5mm處，同時施加垂直力≥50kg和標準節額定載荷≥1/15的垂直力，架體不得傾倒。

（四）產品除油、去銹處理工藝要求：

1.密集書架采用優質冷軋鋼板精工制造，工件經除油、去銹、脫脂、表調、磷化、水洗等十三道工序前處理，采用國際最新流行色優質環保型高附著力的金屬表面納米抗菌塑粉靜電自動噴粉，表面涂層高溫固化而成，提高其防銹蝕和抗菌性能（大腸桿菌抗菌率≥99%，金黃色葡萄球菌抗菌率≥94%）。架體外觀設計要求精美，線條流暢，與館庫裝修風格協調一致；庫房設備布置整潔美觀；架體操作輕便靈活，運行平穩，具有良好的防盜、防光、防高溫、防火、防潮、防塵、防鼠、防蟲功能。

2.表面處理達到如下標準：光澤度為45-60%，沖擊強度>60kg/cm2，涂膜厚度為60-70um，附著力達到Ⅱ級標準。各標準件、緊固件均進行防銹(鍍鋅)處理，表面光滑、平整，無尖角。

（五）產品其他性能要求：

1.密集書架可沿導軌自如移動開合，便于查詢、管理。

2.產品結構合理，多跨距多層距，且跨距、層距任意調整、任意組合、強度、牢固度穩定可靠；具有限位裝置、防傾倒裝置、防鼠裝置、防塵裝置等。
